概述：

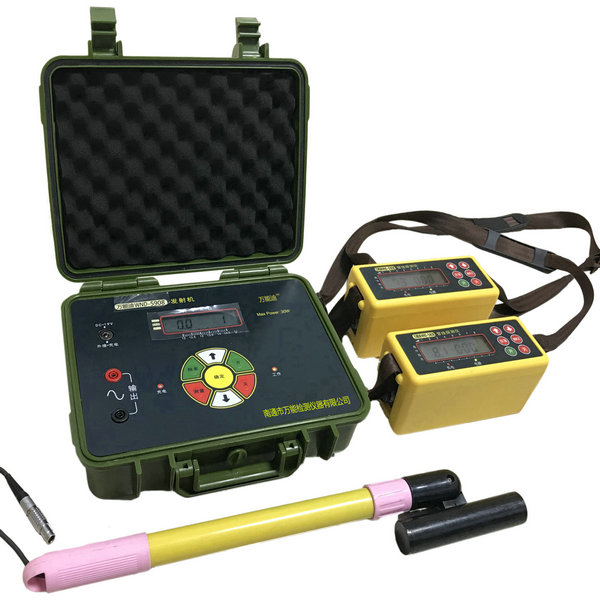

    萬能迪WND-5908型 埋地管道防腐層檢測儀能在不挖開覆土的情況下，方便檢測出埋地管線的位置、走向、深度、防腐層破損點的準確位置，漏點大小。該儀器也可用于水泥、石油瀝青等高阻抗路面下的管道防腐層檢測。

    特點：

    1、采用數字濾波技術,抗干擾能力好；

    2、ABS外殼材料，體積小、重量輕、操作簡單方便；

    3、平面化設計鍵盤操作，提高了野外使用的可靠性；

    4、采用“人體電容法”檢測防腐層破損點，水泥、瀝青路面輕松檢測；

    5、顯示防腐層破損點信號強度的dB值，能直觀確定防腐層破損點的大??；

    6、金屬鍍金連接器，提高野外使用的可靠性；

    7、接收機動態調節范圍寬，是通用防腐層檢測儀的100倍；

    8、發射機多頻率輸出，適應應用現場；

    9、萬用表功能：可測量輸出電壓、電流、阻抗和功率；

    10、發射機和接收機內置大容量鋰電池組，節能環保，減輕儀器重量。

    技術參數

    正弦波發射機：

    工作頻率：512Hz

    發射機功率：0～30W，可自動調節

    輸出阻抗匹配：5-500Ω，自動匹配

    發射距離：0.03-8Km，可逐漸向8Km外移動

    工作電源：14.8V鋰電池

    工作溫度：－20℃～ +50℃

    重    量： 3.1 Kg（含電池）

    外形尺寸：278mm×228mm×98mm

    探管儀：

    定位精度：≤10cm；

    測深精度：管道埋深±5%；

    測深范圍：≤10m；

    工作電源：7.4V鋰電池；

    工作溫度：－20℃ ～ +50℃

    重    量：0.61Kg（含電池）

    外形尺寸：168mm×91mm×68mm

    檢測儀：

    檢漏精度：≥0.25mm2

    工作電源：7.4V鋰電池；

    工作溫度：-20℃ ～ +50℃

    重    量：0.61Kg（含電池）

    外形尺寸：168mm×91mm×68mm

    檢測原理及方法

   探管、測向、測深的原理：

    發射機向地下管道發送特定的電磁波信號，通過探測地下管道的磁場來確定其位置、走向和深度。

   檢漏原理：

    發射機給目標管道施加一個特定頻率的交變電流信號，在地下管道防腐層破損點處向土壤中泄漏電流，通過大地回流到發射機接地點，在破損點處形成一個以破損點為中心的交變電場，并成指數衰減，在破損點正上方信號大，根據這一原理找出管道防腐層的破損點。

   檢漏方法：

管道防腐層破損點檢測采用的是“人體電容”法。當兩個人體站在交變電場內時，由于人體的電容作用，使每個人具有一定的交變電位，檢漏儀檢測出兩個人體之間的電位差。當一人走到漏點中心，另一人在管道側面或無破損點的管道上方時，儀器接收的信號幅值，喇叭中的聲音最響，從而準確找到漏蝕點。
